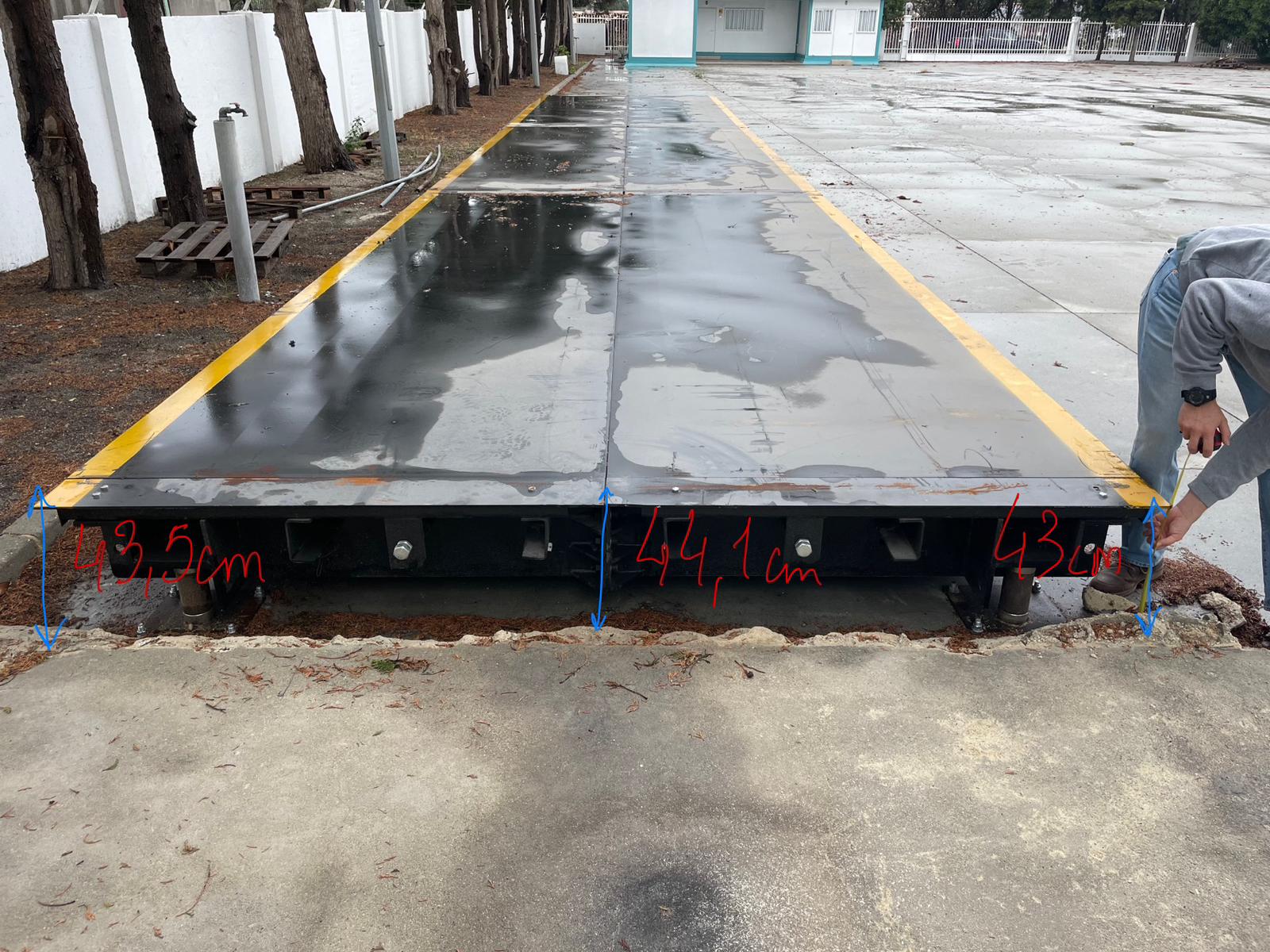

Váhy namontované na jámě

Nákladní váha namontovaná v šachtě

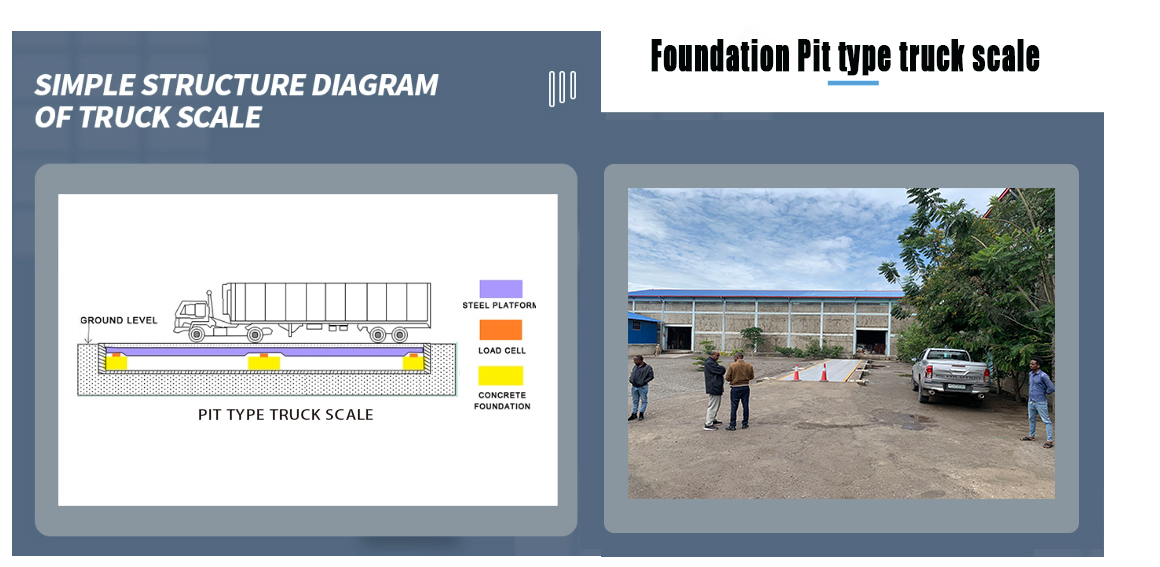

Design a komponenty:

Nákladní váhy pro montáž do šachty se vyznačují instalací pod úrovní terénu, přičemž vážicí plošina je v rovině s okolním povrchem. Mezi klíčové součásti vah namontovaných v jámě patří:

1. Vážící plošina:

Vážicí plošina je obvykle vyrobena z odolných materiálů, jako je ocel nebo beton, a je podepřena siloměry umístěnými pod ní. Plošina je navržena tak, aby odolala hmotnosti nákladních vozidel a jejich nákladu a zároveň poskytovala přesné měření hmotnosti.

2. Snímače zatížení:

Snímače zatížení jsou základní součástí nákladních vah namontovaných v šachtě, protože měří sílu vyvíjenou vozíkem na vážicí plošinu a převádějí ji na elektrický signál. Tyto snímače zatížení jsou obvykle instalovány v ochranném krytu pod plošinou, aby byla zajištěna přesná měření a trvanlivost.

3. Podpůrná struktura:

Nosná konstrukce vah namontovaných v jámě zahrnuje nosníky, sloupy a další součásti, které zajišťují strukturální integritu a podporu vážní plošině. Tato struktura je rozhodující pro udržení stability a přesnosti váhy.

4. Konstrukce jámy:

Jáma nebo základ se vyhloubí, aby se do ní vešla vážicí plošina a siloměry. Obvykle je obložena betonem, aby poskytovala stabilní základnu a chránila součásti váhy před faktory prostředí, jako je vlhkost a koroze.

Výhody nákladních vah montovaných do šachty:

Nákladní váhy namontované v šachtě nabízejí oproti nadzemním vahám několik výhod:

1. Prostorová efektivita:

Tím, že jsou instalovány pod úrovní terénu, vyžadují váhy namontované v jámě méně místa ve srovnání s váhami nadzemními, takže jsou ideální pro místa s omezeným prostorem nebo tam, kde jde o estetiku.

2. Dostupnost a bezpečnost:

Váhy namontované v jámě umožňují snadný přístup nákladních vozidel k najíždění na vážicí plošinu a z ní, čímž se minimalizuje riziko nehod a zvyšuje se bezpečnost během procesu vážení.

3. Trvanlivost a životnost:

Součásti vah montovaných do šachty jsou chráněny před faktory prostředí, jako je počasí a nečistoty, což vede ke zvýšené odolnosti a dlouhé životnosti ve srovnání s nadzemními vahami.

4. Přesné měření hmotnosti:

Konstrukce vah montovaných do šachty zajišťuje, že vážní plošina zůstává stabilní a rovná, což vede k přesnému měření hmotnosti i při vysokém zatížení.

5. Snížená údržba:

Váhy namontované v šachtě obvykle vyžadují méně údržby ve srovnání s váhami nadzemními, protože součásti jsou chráněny před poškozením a opotřebením způsobeným vnějšími faktory.

Typ produktu	SCS-20	SCS-30	SCS-50	SCS-60	SCS-80	SCS-100	SCS-120	SCS-150	SCS-200
Maximální kapacita vážení (T)	20	30	50	60	80	100	120	150	200
Hodnota dílku (kg)	10	10	20	20	20	20	20	50	50
Kapacita snímače (T)	10	20	20	20	30	30	30	40	50
Velikost platformy: Š x L (M)	Specifikace optimalizace
2x4	⭐
3x7	⭐	⭐
3x9		⭐	⭐	⭐
3x10		⭐	⭐	⭐
3x12		⭐	⭐	⭐
3x14			⭐	⭐	⭐
3x15			⭐	⭐	⭐	⭐
3x16			⭐	⭐	⭐	⭐	⭐
3x18				⭐	⭐	⭐	⭐	⭐
3,4x14				⭐	⭐
3,4x16				⭐	⭐	⭐	⭐	⭐
3,4x18					⭐	⭐	⭐	⭐	⭐
3,4x21					⭐	⭐	⭐	⭐	⭐

Nákladní váha - HENER

Model:

Konstrukce: Standardní nosník tvaru U

Divize: 20kg

Ocel: Vysoce kvalitní ocel

Nátěr: Antikorozní a antikorozní nátěr

Přesnost:OIML III

Napájení: 220V 150Hz

Pracovní teplota:-35(°)~+70(°C)

Relativní vlhkost: <95%

Bezpečné přetížení: 120%

SPOJOVACÍ KRABICE:

10 drátová spojovací krabice

Odporové ochranné zařízení

Použití vodotěsných spojů

NAČÍST DATOVÝ LIST CELL:

Jmenovitá nosnost: 30 tun

Komplexní přesnost: OlML C3

Creep (30 minut): ≤ +/-0,013 % FS

Nelinearita: ≤+/-0,010%FS

Hystereze: ≤ +/-0,016 % FS

Úroveň ochrany LP: LP68

Pracovní teplota:-35(℃)~+70(°C)

Bezpečné přetížení: 120 % FS

Maximální přetížení: 300% FS Hermeticky uzavřeno

DATOVÝ LIST INDIKÁTORU:

Provozní teplota: 0℃~ 40℃

Relativní vlhkost: ≤ 85 % RH

Napájení: 220V 50Hz

Model převodovky: RS232C/RS422/RS485

Přenosová rychlost: 600/1200/2400/4800/9600

Uložení/kontrola/smazání záznamu o vážení/

ochrana proti vypnutí Zvukové upozornění při překročení hmotnostního limitu

Signální kabel:

6žilový vodič propojuje spínací skříňku a siloměry

Vlastnosti a funkce nákladní váhy namontované v šachtě - Hener

1. Podzemní instalace:

Nákladní váhy namontované v šachtě jsou instalovány pod úrovní terénu a poskytují vozidlům rovný povrch, na který mohou najíždět. Tento způsob instalace nabízí plynulý přechod pro nákladní vozidla a minimalizuje riziko nehod a poškození během vážení.

2. Optimalizace prostoru:

Tím, že jsou nákladní váhy instalovány pod zemí, optimalizují využití prostoru v průmyslových zařízeních. Povrch nad váhou zůstává volný pro další činnosti, jako je nakládání a vykládání, čímž se maximalizuje dostupná pracovní plocha.

3. Vylepšená stabilita:

Podzemní umístění vah namontovaných v jámě poskytuje zvýšenou stabilitu a podporu pro vozidla během vážení. Tato stabilita zajišťuje přesné měření hmotnosti i u těžkých nákladních vozidel a nadrozměrných nákladů.

4. Ochrana proti počasí:

Nákladní váhy, které jsou instalovány pod úrovní terénu, jsou přirozeně chráněny před povětrnostními vlivy, jako je déšť, sníh a extrémní teploty. Tato ochrana pomáhá udržovat integritu a přesnost váhy v průběhu času.

5. Snížená výška:

Váhy namontované v jámě nabízejí snížené požadavky na světlou výšku ve srovnání s váhami nadzemními. Tato funkce je činí vhodnými pro zařízení s omezením výšky nebo omezeným prostorem nad hlavou, což umožňuje bezproblémovou integraci do různých průmyslových prostředí.

Servis nákladních vah namontovaných v šachtě - HENER

Vynikající služby:

1. Všichni zákazníci naší společnosti mohou využívat služby s přidanou hodnotou, jako je školení o používání logistické platformy,

školení dovedností údržby běžných problémů a znalost údržby dílů zdarma

Poprodejní servis:

1.Zajistěte bezplatnou údržbu do jednoho roku bezplatnou výměnu přístrojových spojovacích krabic, displejů

a další příslušenství (kromě přírodních katastrof a škod způsobených člověkem) celoživotní údržba

2,24hodinová vzdálená technická pomoc na horké lince

3.Techničtí inženýři řešení problémů na místě do 48 hodin

Často kladené otázky pro nákladní váhu montovanou do šachty - HENER

Otázka: Jaké jsou klasifikace nákladních vah?

A:   Nákladní váhy jsou klasifikovány podle tonáže. Běžné podlahové váhy zahrnují 60 tun, 80 tun, 100 tun a další různé tonáže. Klasifikovány podle délky, běžné délky zahrnují 10 metrů, 12 metrů, 14 metrů atd., které lze také speciálně upravit podle potřeb zákazníka. Šířku podlahové stupnice lze rozdělit do tří typů: 3 metry, 3,2 metru a 3,4 metru.

Otázka: Která součást nákladní váhy?

A: Váhu lze rozdělit na tři části: tělo váhy, snímač a indikátor. Kromě toho si můžete vybrat příslušenství, jako jsou tiskárny, software pro vážení a velkoplošné displeje.

Otázka: Jaké jsou parametry pro měření nákladní váhy?

A: Parametry pro měření podlahové váhy zahrnují délku a šířku stolu vah, tonáž podlahové váhy, tloušťku panelu těla podlahové váhy, tloušťku nosníku ve tvaru U, značku snímače, značku přístroje atd.
